Дефектовка клапанов
Бесплатная консультация и расценка по телефону:
Исправные клапаны должны быстро и надёжно уплотнять камеру сгорания,
выдерживать большие перепады температур и иметь хорошую износостойкость
для обеспечения долговечности двигателя. Выход клапанов (или даже одного
клапана) из строя приводит к нарушению работы двигателя. А в самом
тяжёлом случае - к разрушению поршня, цилиндра или головки блока.
Поэтому тщательная дефектовка клапанов очень важна при ремонте мотора.
Ремонт, диагностика, сервис - Дефектовка клапанов
1. Сильный износ, задиры и царапины на стержне клапана.
Причины:
- Работа двигателя с недостаточным уровнем масла в картере.
- Работа двигателя на некачественном или грязном масле.
- Сильный перегрев, приводящий к разжижению масла.
- Попадание в масло топлива (бензина или дизтоплива) и, как следствие, разжижение масла.
Действия:
Ремонт
головки блока: замена направляющих втулок и клапанов, правка седёл
клапанов. Проверка системы смазки, масляного насоса и при необходимости
ремонт или замена масляного насоса. Чистка, промывка и продувка масляных
каналов блока цилиндров и головки блока. Применение моторного масла
надлежащего качества и регулярная, в предписанные производителем сроки,
замена моторного масла и фильтра. Проверка системы охлаждения и при
необходимости её ремонт. Проверка и при необходимости ремонт системы
питания.
2. Износ (выработка и раковины) на рабочей фаске тарелки клапана. Трещины и прогары тарелки клапана.
Причины:
- Перегрев двигателя.
- Неверно установленное опережение зажигания.
- Неотрегулированный зазор в клапанном механизме.
- Дефекты гидрокомпенсаторов.
-
Дефекты и повреждения деталей газораспределительного механизма
(толкателей, штанг, коромысел, распредвала, приводных шестерён).
- Неверно установленные фазы газораспределения.
Действия:
Если
выработка фаски клапана невелика - возможна шлифовка фаски. При
прогарах или сильном износе - замена повреждённого клапана. Правка седла
клапана обязательна в любом случае. Проверка, регулировка и при
необходимости ремонт или замена деталей газораспределительного
механизма. Замена гидрокомпенсаторов. Проверка системы охлаждения и при
необходимости её ремонт. Проверка и при необходимости ремонт системы
питания. Проверка и при необходимости ремонт системы зажигания.
3. Изгиб стержня клапана. Повреждения (трещины и забоины) канавок под сухари.
Причины:
- Попадание в цилиндр посторонних предметов.
- Разрушение ремня или цепи привода газораспределительного механизма.
- Неверно установленные фазы газораспределения.
Действия:
Замена
повреждённого клапана, замена повреждённой направляющей втулки, правка
седла клапана. Проверка, регулировка и при необходимости замена или
ремонт других деталей клапанного механизма.
Примечание: Как правило, в
результате описанных причин происходит соударение поршней и клапанов,
что приводит к повреждению направляющих втулок, а также поршней, гильз
цилиндров и головки блока цилиндров. В большинстве случаев необходима
дефектовка указанных деталей и узлов.
4. Повреждения (износ и деформация) торца стержня клапана.
Причины:
- Неотрегулированный зазор в клапанном механизме.
- Дефекты гидрокомпенсаторов.
- Дефекты и повреждения деталей привода клапанов (толкателей, штанг, коромысел).
- Неверно установленные фазы газораспределения.
Действия:
При
незначительных повреждениях возможна шлифовка торца клапана. В
противном случае - замена клапана. Проверка, регулировка и при
необходимости замена или ремонт других деталей газораспределительного
механизма.

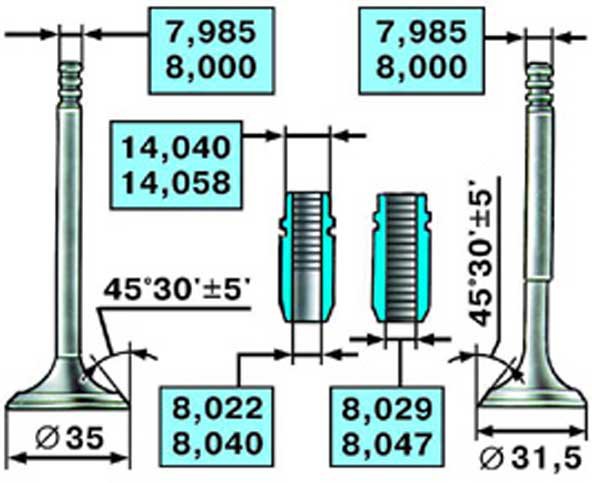

Разберем каким требованиям должны соответствовать клапаны:
При
осмотре клапана особенно бывшего в работе, проверьте диаметр ножки в
трех местах: около 3 см ниже кончика, в центре ножки, и в нижней части
примерно 1.5 см от выемки(сужения) на ножке. Таким образом проверяются
все клапаны и делается запись. Проверьте каждый клапан на биение или
изгиб. Если тарелка клапана имеет более 0.025 мм биение, его следует
заменить.
Проверяем биение самого стержня, на длине 100 мм биение
не должно превышать 0.015 мм. Проверяется зазор в направляющей клапана,
для этого необходим нутромер. Замер проводится по краям (наибольший
износ именно там) примерно 3-4 мм от кромки снизу и сверху, также
замеряем повернув на 90 градусов. Проверяем наличие трещин и дефектов
клапанов. Осматриваем визуально, для обнаружения микротрещин пользуемся
методом магнитопорошковым (выпускные клапаны могут изготавливаться из
специальных сталей с очень низкой магнитопроводностью) или проникающей
краской. Особо внимательно следует осматривать выпускные клапаны, они
постоянно находятся под действием высокой температуры, не имеют
охлаждения свежей топливовоздушной смесью как у впускных клапанов,
поэтому больше подвержены износу и появлению дефектов.
Чаще всего
причиной ремонта клапанного механизма является плохая герметичность
клапан/седло и в большей степени на выпускных. Можно обнаружить прогар в
рабочей поверхности тарелки, его хорошо заметно, обычно место прогара
имеет не металлический цвет или из-за деформации, или нарушенного
зазора, возможно появление черных точек, мелкие раковины очаги прогара, в

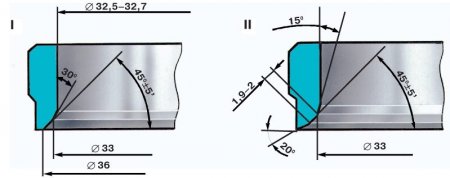

том числе и на седле клапана. Для восстановления посадочного места
клапана, поверхность заново шлифуется под углом обычно в 45 градусов,
хотя возможны и другие углы посадочного места.
При шлифовке
посадочного места клапанной тарелки следует учитывать, что теперь клапан
будет глубже садится в седле и это увеличит объем камеры сгорания,
уменьшит тепловой зазор, что потребует других регулировочных шайб в
некоторых случаях.
