Итак, что такое роботизированная коробка передач и какое ее назначение? Роботизированная КПП, как и все предыдущие варианты, имеет следующее предназначение: прием, передача, преобразование крутящего момента с последующей передачей его к ведущим колесам автомобиля.

Ремонт, диагностика, сервис - Роботизированная коробка передач (РКПП)

Для человека несведущего, слово роботизированная вносит некую неясность, а именно – как робот переключает передачи. Если ответить с юмором, то в коробке не сидит дядя робот и не переключает своими железными руками рычаг управления передачами. Вместо дяди робота есть умная автоматика управления и необходимое количество исполнительных устройств. Но обо всем по порядку…
Условно РКПП (роботизированная коробка передач) состоит из «простой» механической коробки передач, устройств выжима сцепления и переключения передач (актуаторов), микропроцессорной системы управления и внешних датчиков. Можно ли считать РКПП неким вариантом АКПП? Сразу отметим – нет! Принцип построения «робота» ближе к «механике», с автоматическим управлением. Единственное сходство с автоматической коробкой передач это наличие сцепления в корпусе коробки, а не на маховике как в механике. И в современных коробках находится два сцепления, для чего это нужно расскажем ниже.

• Теперь о компонентах и узлах:

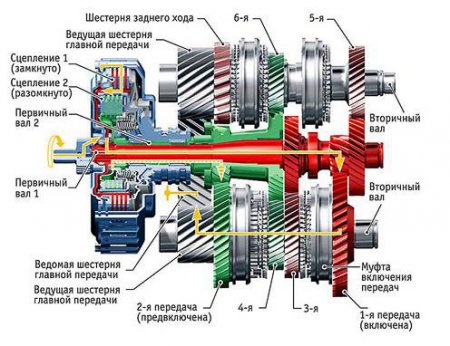

РКПП – узел, собранный по принципу МКПП, но имеющий два ведущих вала, которые находятся друг в друге, т.е. внешний вал имеет внутреннюю полость, в который вставляется внутренний первичный вал. На внешнем валу находятся шестерни привода второй, четвертой и шестой передачи, для шести ступенчатой коробки. Соответственно на внутреннем валу имеются шестерни пары первой, третьей, пятой и задней передачи. Каждый из валов имеет свое сцепление.

Актуаторы – это электрические или гидравлические сервоприводы, которые предназначены для механического передвижения синхронизаторов коробки передач и включения\выключения сцеплений. Электрический актуатор представляет собой электродвигатель с редуктором, а гидравлический - это простой гидроцилиндр, у которого шток связан с нужным синхронизатором.

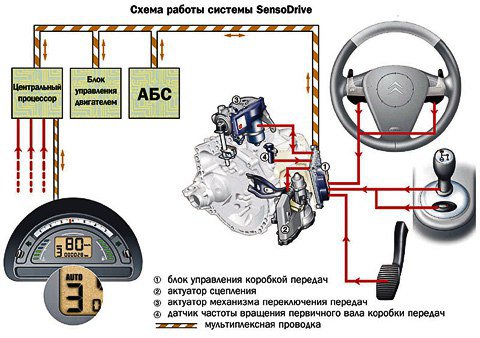

Микропроцессорный блок управления (МБУ) – основной узел сердцем, которого является довольно мощный процессор. К процессору через буферные порты подключены внешние датчики от двигателя внутреннего сгорания, систем ESP, ABS и др. Обычно блок управления коробкой совмещен с бортовым компьютером. Для хранения данных о том, что должна выполнять коробка передач при поступлении той или иной информации от датчиков, применяется ПЗУ, в которое и заливается алгоритм работы, в народе именуемой прошивкой.
Рассмотрим принцип работы. В начале движения, как и у МКПП, должно плавно включиться сцепление. За это отвечает актуатор сцепления, который по команде МБУ медленно вращает редуктор. Сигнал на начало движения дает водитель, включив рычажок переключателя. Включается первое сцепление внутреннего первичного вала, одновременно актуатор синхронизатора подводит его к шестерне первой передачи, далее идет блокировка шестерни на валу, которая приводит в действие шестерню вторичного вала. Автомобиль тронулся с места, но водитель продолжает нажимать педаль акселератора... Сколько нужно времени, что бы включилась вторая передача, не повредив шестерни, синхронизаторы и прочее? Наверное, продолжительное. Именно первые роботы и страдали провалами между переключениями, потому, что электронике так же надо подумать, что бы ни сломать себя. Вот именно для сокращения времени переключения и было введено в конструкцию коробки второе сцепление и второй вал. Весь алгоритм работы сводится к тому, что пока работает первая передача, уже ждет включения вторая и как только МБУ даст команду, включается второе сцепление, внешний первичный вал и вторая передача. Далее по накатанной, – ждет сигнал третья передача и т.д. Время переключения сокращается до минимума, даже водитель не сможет так быстро переключить МКПП
МБУ выдает сигналы, анализируя поступившие данные с внешних датчиков. При уменьшении скорости движения или увеличении нагрузки, например, подъем в гору, МБУ переключает в обратной последовательности передачи.

А как же быть, если нужна только пониженная передача, например, для преодоления препятствий? Для этого на МБУ водитель подает сигнал к отмене дальнейших передач после первой. Для езды задним ходом, так же в блок управления подается команда, при которой актуатор приводит в действие внутренний первичный вал и шестерню заднего хода.

Современные коробки-роботы это концепция, разработанная в 80-х, но с применением новейших разработок улучшающих работу коробки. Каждый производитель старается внести что-то новое и зарегистрировать свой товарный знак.
Например Ricardo на свой Eаsytronic начала устанавливать один многофункциональный актуатор, что поспособствовало уменьшению габаритных размеров робота.
